Czujnik położenia wału korbowego to kluczowy element układu sterowania silnikiem. Dostarcza on informacje o położeniu i prędkości obrotowej wału korbowego do komputera pokładowego (ECU). Czujnik montuje się na kadłubie silnika, skierowany w stronę obracającego się koła sygnałowego. Jego prawidłowe działanie jest niezbędne dla optymalnej pracy silnika.
Istnieją dwa główne typy czujników: indukcyjne i magnetorezystancyjne. Awaria czujnika może powodować problemy z uruchomieniem silnika lub jego pracą. Diagnostyka obejmuje użycie omomierza, a w razie potrzeby wymianę czujnika.
Najważniejsze informacje:- Czujnik położenia wału dostarcza kluczowe dane do ECU
- Rozróżniamy czujniki indukcyjne i magnetorezystancyjne
- Usterka objawia się trudnościami w uruchomieniu silnika
- Diagnostykę można przeprowadzić za pomocą omomierza
- Prawidłowe działanie czujnika jest niezbędne dla sprawności silnika
Czym jest czujnik położenia wału?
Czujnik położenia wału to kluczowy element układu sterowania silnikiem, odpowiedzialny za monitorowanie pozycji i prędkości obrotowej wału korbowego. Jego główną funkcją jest dostarczanie precyzyjnych danych do komputera pokładowego (ECU).
Prawidłowe działanie czujnika położenia wału korbowego ma ogromne znaczenie dla optymalnej pracy silnika. Umożliwia on dokładne sterowanie momentem zapłonu i wtrysku paliwa. Bez tych informacji, silnik nie mógłby pracować efektywnie, a jego osiągi byłyby znacznie ograniczone.

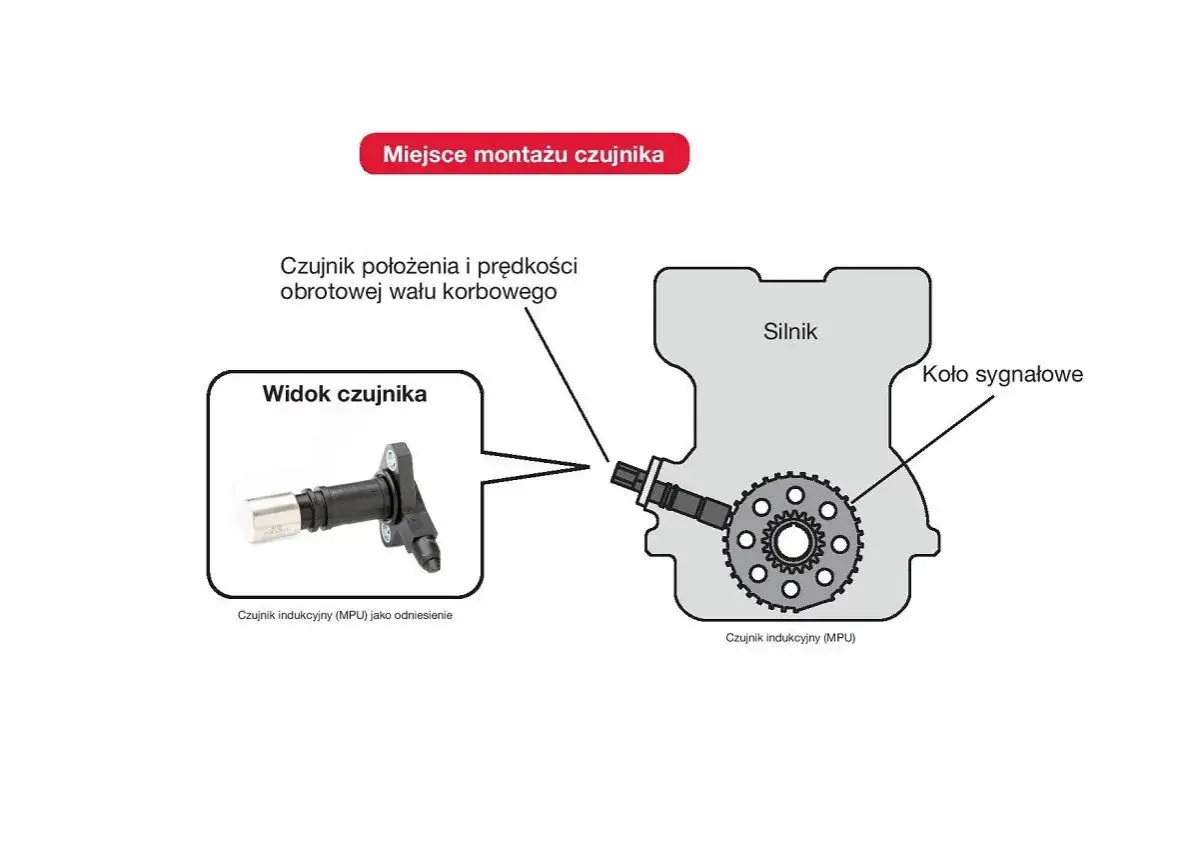

Sensor położenia wału jest zazwyczaj zamontowany na bloku silnika, w pobliżu koła zamachowego lub koła pasowego wału korbowego.
Rodzaje czujników położenia wału
Istnieją dwa główne typy czujników położenia wału stosowanych w nowoczesnych silnikach:
Czujniki indukcyjne
Czujniki indukcyjne działają na zasadzie indukcji elektromagnetycznej. Generują one napięcie zmienne w momencie, gdy metalowe zęby koła sygnałowego przesuwają się w pobliżu cewki czujnika.
Charakteryzują się one prostą konstrukcją i wysoką niezawodnością. Znajdują zastosowanie głównie w starszych modelach pojazdów oraz w silnikach o niższej mocy.
Czujniki magnetorezystancyjne
Czujniki magnetorezystancyjne wykorzystują zjawisko zmiany oporu elektrycznego pod wpływem pola magnetycznego. Reagują one na zmiany w polu magnetycznym wywoływane przez obracające się koło sygnałowe.
Te czujniki obrotów wału oferują wyższą precyzję i szybkość działania. Są one powszechnie stosowane w nowszych, wysokowydajnych silnikach, gdzie wymagana jest większa dokładność pomiaru.
Czytaj więcej: Historia motoryzacji: Od wynalezienia koła do samochodów autonomicznych
Jak działa czujnik położenia wału?
Czujnik położenia wału współpracuje z kołem sygnałowym, które obraca się wraz z wałem korbowym. Koło to posiada charakterystyczne wycięcia lub wypustki. Gdy obracają się one w pobliżu czujnika, generują sygnał elektryczny.
Ten sygnał jest następnie przesyłany do ECU. Komputer analizuje otrzymane dane, określając dokładną pozycję i prędkość obrotową wału korbowego.
Na podstawie tych informacji, ECU kontroluje kluczowe parametry pracy silnika, takie jak:
- Moment zapłonu
- Czas wtrysku paliwa
- Fazy rozrządu (w silnikach z systemem zmiennych faz rozrządu)
- Sekwencję pracy wtryskiwaczy
Objawy awarii czujnika położenia wału
Uszkodzenie czujnika położenia wału może objawiać się na różne sposoby:
Problemy z uruchomieniem silnika
Jednym z najbardziej charakterystycznych objawów jest trudność z uruchomieniem silnika lub całkowita niemożność jego odpalenia. Silnik może kręcić, ale nie zaskakuje.
Przyczyną może być brak sygnału z czujnika wału rozrządu lub nieprawidłowe odczyty, co uniemożliwia ECU prawidłowe sterowanie zapłonem i wtryskiem paliwa.
Nieprawidłowa praca silnika
Awaria czujnika prędkości obrotowej silnika często objawia się nierówną pracą jednostki napędowej. Mogą wystąpić szarpnięcia, dławienie się silnika lub nagłe gaśnięcie. W niektórych przypadkach silnik może przejść w tryb awaryjny, ograniczając swoje obroty.
Charakterystyczne symptomy to:
- Przerywana praca silnika
- Spadek mocy
- Zwiększone zużycie paliwa
- Drgania i wibracje podczas jazdy
- Zapalenie się kontrolki "Check Engine"
Jak zdiagnozować usterkę czujnika położenia wału?
Diagnoza awarii czujnika położenia wału wymaga specjalistycznego sprzętu. Najczęściej stosuje się dwie metody: odczyt kodów błędów oraz pomiar omomierzem.
Kontrola kodów błędów
Pierwszym krokiem jest podłączenie skanera diagnostycznego do złącza OBD-II pojazdu. Urządzenie odczyta zapisane w pamięci ECU kody błędów.
Najczęstsze kody błędów związane z czujnikiem impulsów wału:
| Kod | Opis | Możliwa przyczyna |
| P0335 | Obwód czujnika położenia wału korbowego A | Uszkodzony czujnik, przerwany przewód |
| P0336 | Zakres/działanie obwodu czujnika położenia wału korbowego A | Zanieczyszczony czujnik, uszkodzone koło sygnałowe |
| P0339 | Przerywany sygnał czujnika położenia wału korbowego A | Luźne połączenie, uszkodzony wiązka przewodów |
Pomiar omomierzem
Aby sprawdzić stan czujnika położenia wału, należy zmierzyć jego rezystancję. Odłącz złącze elektryczne czujnika i podłącz omomierz do jego pinów. Zbliż kawałek metalu do czujnika.
Prawidłowo działający czujnik powinien wykazywać zmianę rezystancji. Brak zmiany lub nieskończona rezystancja wskazują na usterkę.
- Gdy silnik nie daje się uruchomić lub gaśnie podczas jazdy
- Jeśli kontrolka "Check Engine" świeci się nieprzerwanie
- W przypadku znacznego spadku mocy lub zwiększonego zużycia paliwa
Proces wymiany czujnika położenia wału
Wymiana czujnika położenia wału to zadanie, które najlepiej powierzyć profesjonaliście. Oto ogólny zarys procesu:
- Odłączenie akumulatora
- Zlokalizowanie czujnika (zazwyczaj na bloku silnika lub skrzyni biegów)
- Odłączenie złącza elektrycznego
- Odkręcenie śruby mocującej czujnik
- Wyjęcie starego czujnika
- Montaż nowego czujnika
- Podłączenie złącza i akumulatora, a następnie kasowanie kodów błędów
Podczas wymiany należy zachować ostrożność. Niewłaściwy montaż może spowodować dalsze problemy z pracą silnika.
Konsekwencje ignorowania awarii czujnika
Lekceważenie problemów z czujnikiem położenia wału może prowadzić do poważnych konsekwencji. Silnik pracujący z nieprawidłowymi danymi o położeniu wału może ulec uszkodzeniu. Może to skutkować spadkiem wydajności i zwiększonym zużyciem paliwa.
Potencjalne uszkodzenia obejmują:
- Przepalenie zaworów
- Uszkodzenie katalizatora
- Zużycie łożysk wału korbowego
- Uszkodzenie tłoków lub pierścieni tłokowych
Koszty naprawy tych elementów mogą być znacznie wyższe niż wymiana samego czujnika. Szybka reakcja na pierwsze objawy awarii może zaoszczędzić kierowcy sporych wydatków.
Jak dbać o czujnik położenia wału?
Czujnik położenia wału to element, który nie wymaga specjalnej konserwacji. Jednak można przedłużyć jego żywotność, dbając o ogólny stan silnika. Regularne wymiany oleju i filtrów oraz unikanie pracy silnika na niskich obrotach mogą pomóc.
Warto również okresowo sprawdzać stan okablowania i złącz elektrycznych. Podczas rutynowych przeglądów mechanik powinien zwrócić uwagę na ewentualne luzy lub uszkodzenia w okolicy montażu czujnika.
Czujnik położenia wału: klucz do sprawności Twojego silnika
Czujnik położenia wału to niewielki, ale niezwykle istotny element układu sterowania silnikiem. Jego rola w zapewnieniu optymalnej pracy jednostki napędowej jest nie do przecenienia. Dostarczając kluczowe informacje do ECU, umożliwia precyzyjne sterowanie zapłonem i wtryskiem paliwa.
Awaria tego czujnika może prowadzić do poważnych problemów z pracą silnika, od trudności z uruchomieniem po znaczący spadek mocy. Dlatego tak ważne jest, aby być czujnym na pierwsze symptomy usterki. Regularne przeglądy i szybka reakcja na niepokojące objawy mogą uchronić kierowcę przed kosztownymi naprawami.
Pamiętajmy, że dbałość o czujnik położenia wału korbowego to inwestycja w długotrwałą sprawność i efektywność naszego pojazdu. Choć sam czujnik nie wymaga specjalnej konserwacji, regularna diagnostyka i fachowa wymiana w razie potrzeby to klucz do utrzymania silnika w doskonałej kondycji.
